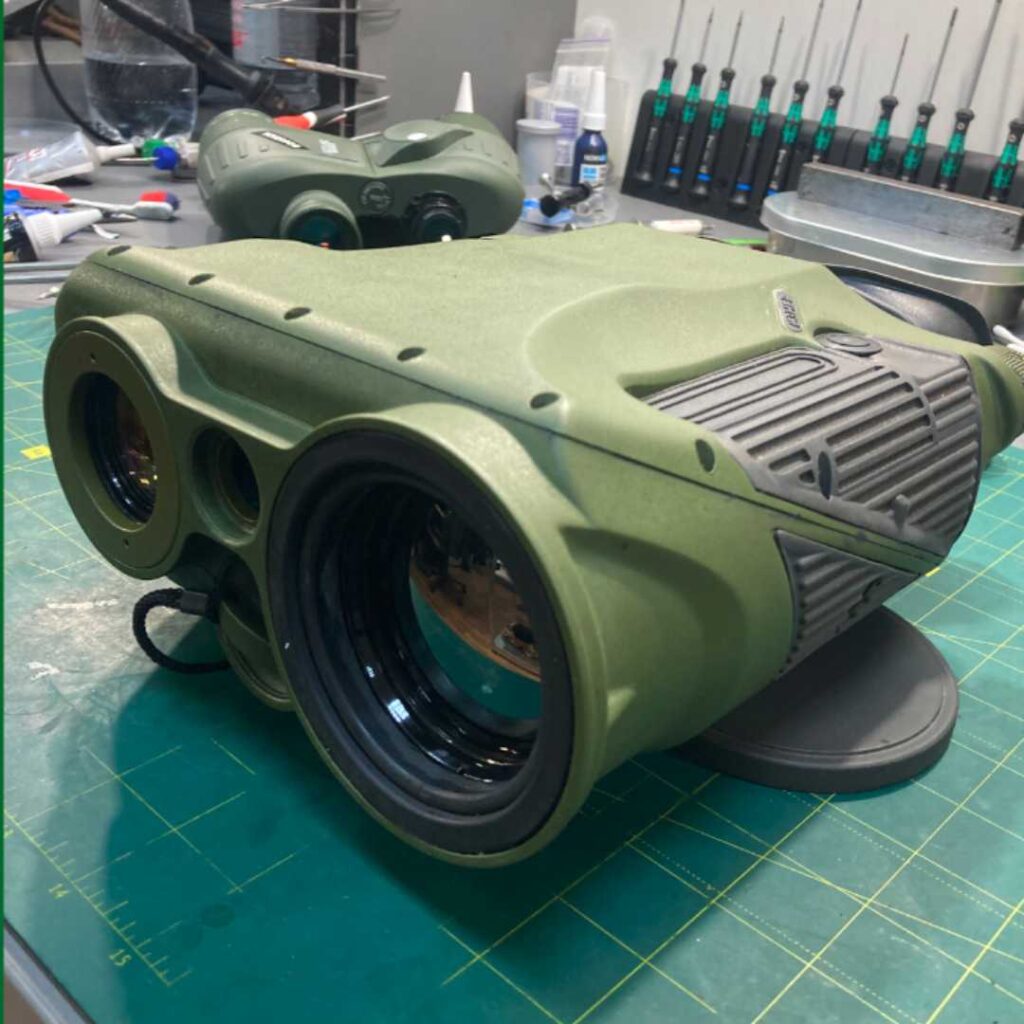

Інженер “Вектор-оптична лабораторія” Олексій Біденко робить огляд на трофейний вседобовий прилад розвідника-корегувальника російського виробництва 1ПН142. Цей матеріал може бути корисним українським військовим, які “затрофеять” такий прилад.

Загальна інформація

1ПН142 – вседобовий прилад розвідки призначений для виявлення та розпізнавання різних типів об’єктів у будь-який час доби, у різних погодних умовах. Використовується для визначення координат, запису, обробки, зберігання та передачі текстової та відеоінформації про розвідані об’єкти.

Заявлена дальність роботи далекоміру — до 15 кілометрів. Далекомір побудований на базі рубінового імпульсного лазера, і може бути виявлений відповідними засобами.

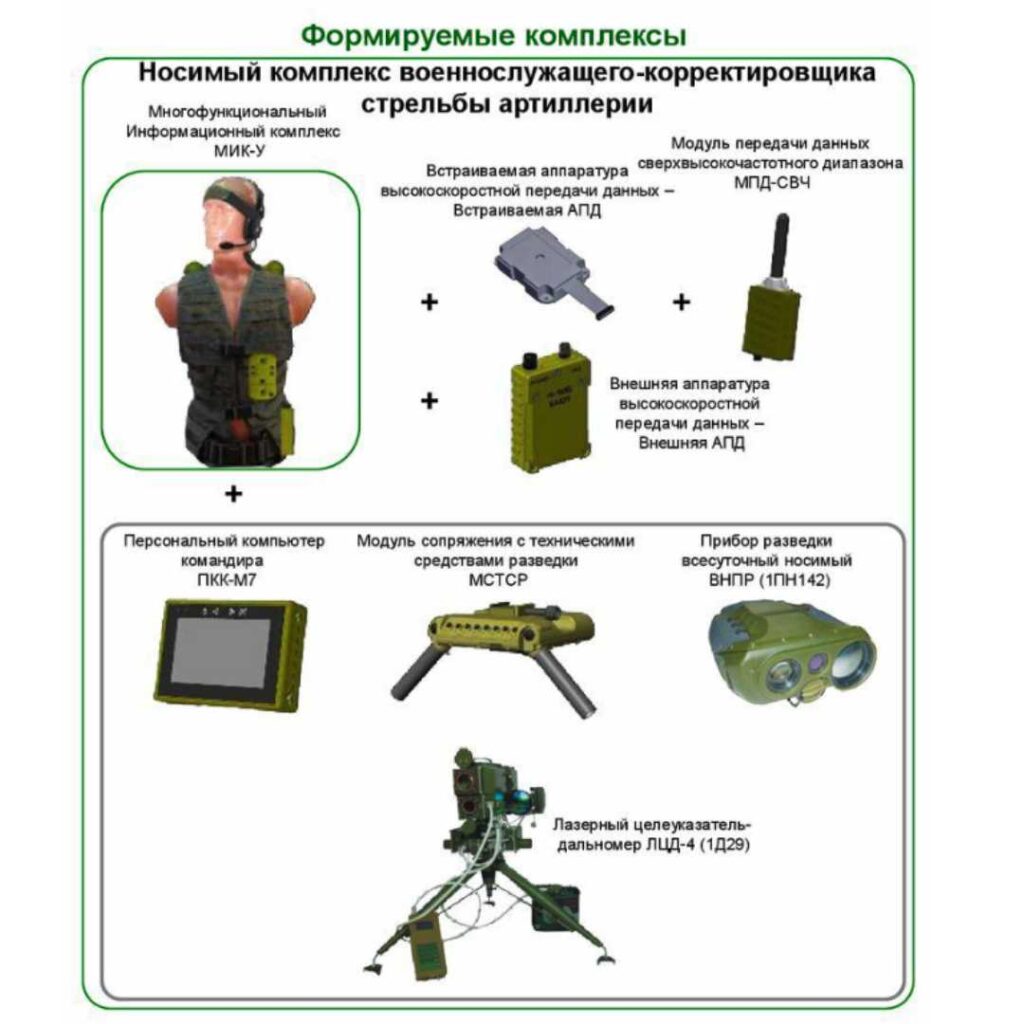

Прилад використовується разом з переносним комплексом військового-коригувальника стрільби артилерії. Здатний передавати отримані дані по внутрішній радіомережі на переносний комплекс командира підрозділа: координати, цифрові зображення. Для передачі координат використовує систему Глонасс і GPS.

Зображення з ворожих сайтів:

Використовується у складі базового комплекта комплекса розвідки управління і зв’язку БК КРУС-М

Зображення з ворожих сайтів

Важливо! Якщо ви “затрофеїли” 1ПН142, то ви не зможете передавати фото, відео та координати про розвідані об’єкти, оскільки прилад пристосований для роботи виключно в складі оригінального комплексу розвідника-корегувальника (модуль передачі даних, модуль сполучення тощо). Тож, перенести координати з цього приладу ви зможете тільки вручну.

Огляд від ВОЛ

1ПН142 має два канали спостереження: телевізійний і тепловізійний. Ми подивилися в нього і зробили фото в ясну погоду на початку сутінок і в туманний дощовий день. Ось що з цього вийшло.

Вигляд в телевізійному каналі на початку сутінок в ясний день

Вигляд в телевізійному каналі в туманний день

Вигляд в тепловізійному каналі на початку сутінок в ясний день

Вигляд в тепловізійному каналі в туманний день

Варто відзначити, що прилад має невисоку роздільну здатність, як телевізійної, так і тепловізійної камери в порівнянні з цивільними тепловізорами. При огляді внутрішньої конструкції виявлено, що прилад не має активного охолодження

Наближення тільки цифрове, що є мінусом та явним регресом якщо порівняти з попередніми моделями.

Телевізійна камера — чорно-біла, яка працює на межі червоного та інфрачервоного діапазону, тобто майже “сліпа” від зеленого і до ультрафіолетової ділянки спектру.

Фокусування телевізійної камери відсутнє. Різкість зображення з’являється на дистанції від 50 метрів.

Фокусування в тепловізійному каналі ручне, без автофокусу.

Виконаний в погодозахищенному корпусі. Але вологостійкість не гарантовано через архаїчний метод герметизації та загальну низьку якість збірки.

Має набір фіксованих збільшень: 1, 2 та 4 кратності.

Вигляд в тепловізійному каналі при наближенні X1
